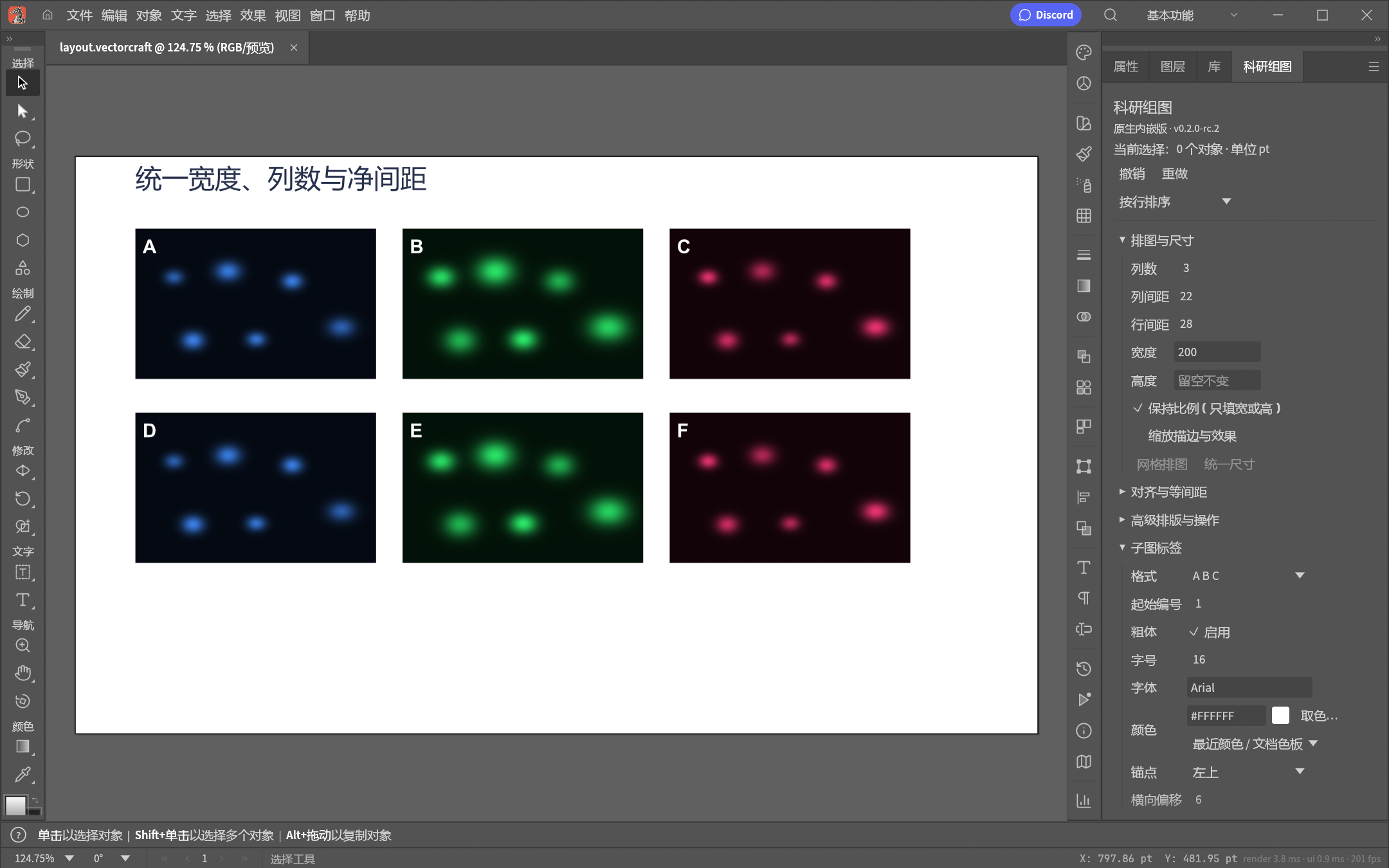

排图与尺寸
把不同大小的图片排成一张规整组图。
固定列数、识别当前行列、同行等高、左右齐边和指定总宽度。逐对象统一宽高，保留图片比例；常用参数可保存为命名预设。
- 选择原始图片或组合
- 设置列数、尺寸和行列净间距
- 执行排图，按需保存预设
真实 RC2 界面，全部使用合成示例。点击查看完整截图。
尺寸与间距使用 pt；保持比例时只填宽或高。

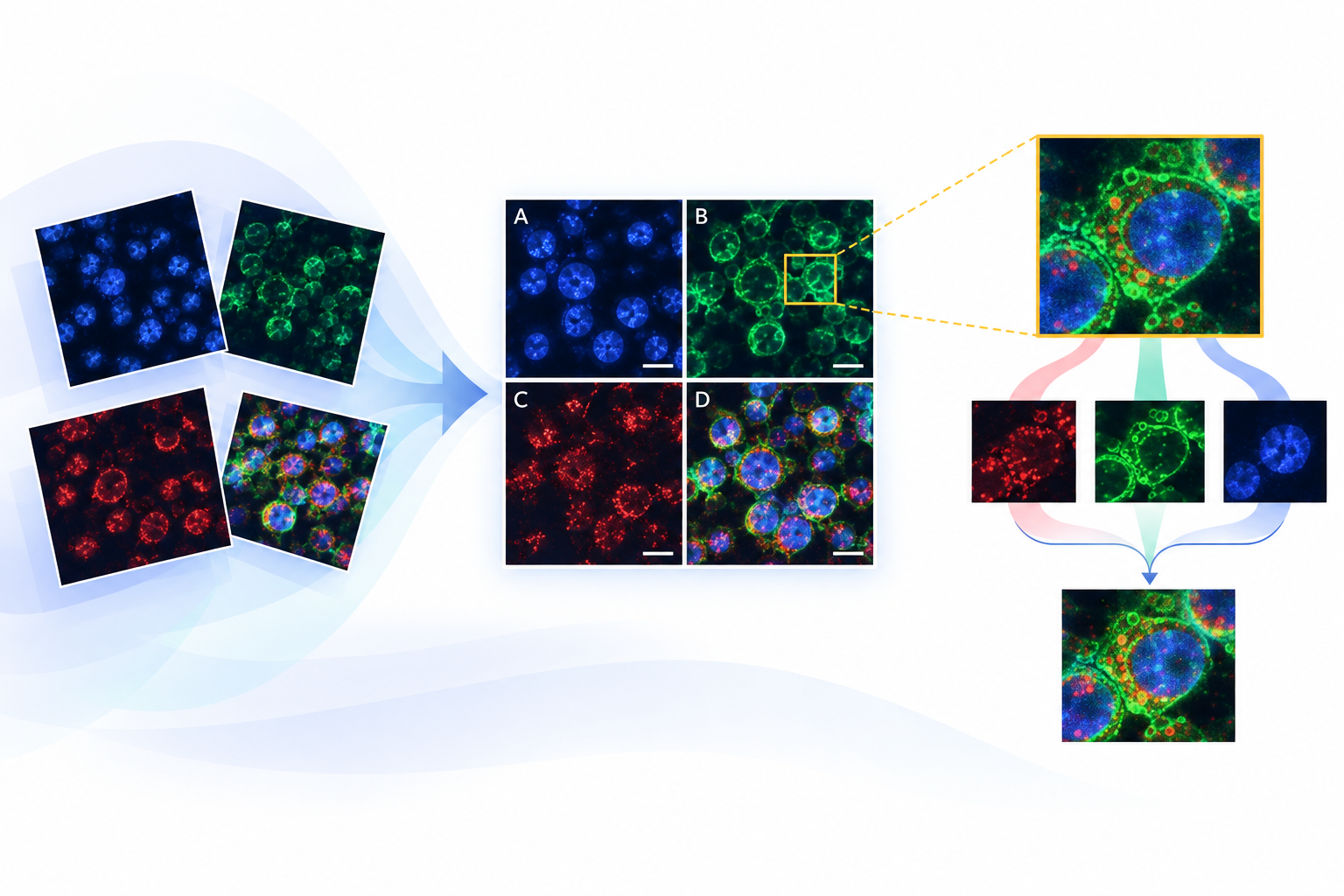

当前推荐版本 RC2从排图到放大图，
从排图到放大图，
在同一张画稿中完成。
VectorCraft 的原生科研工作台。整理图片、标注子图、设置真实比例尺，再制作关联放大图与多通道组合。
Windows x64 · 本地文档 · 可编辑对象 · 撤销与重做
本项目为原生桌面版。浏览器面板版独立维护。
看每一步如何作用于画稿
每组功能都有 RC2 实际截图与独立原理示意。所有演示图像为合成数据，保留真实界面，不用生成图替代软件截图。

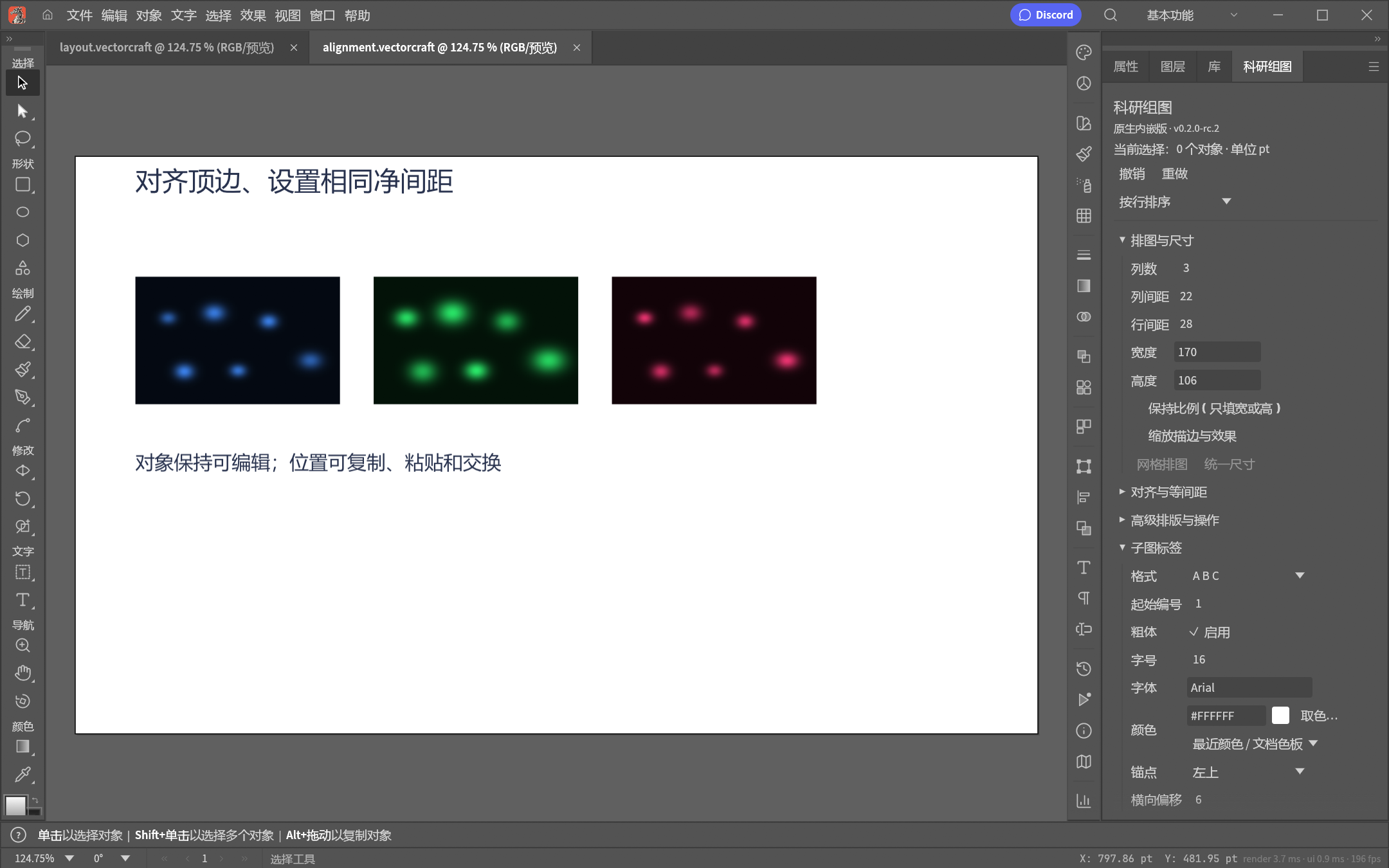

对齐与位置
精确安排边缘、中心和对象间距。
六向对齐与双轴居中，支持整体、首对象和画板参考。读取尺寸与间距，固定两端均分；使用九宫格锚点复制、粘贴或交换位置。
- 选择需要对齐的对象
- 指定参考对象或画板与对齐方向
- 调整净间距，或复制与交换位置
真实 RC2 界面，全部使用合成示例。点击查看完整截图。
相对位置以首个排序对象为参考；操作前可指定排序并反转。

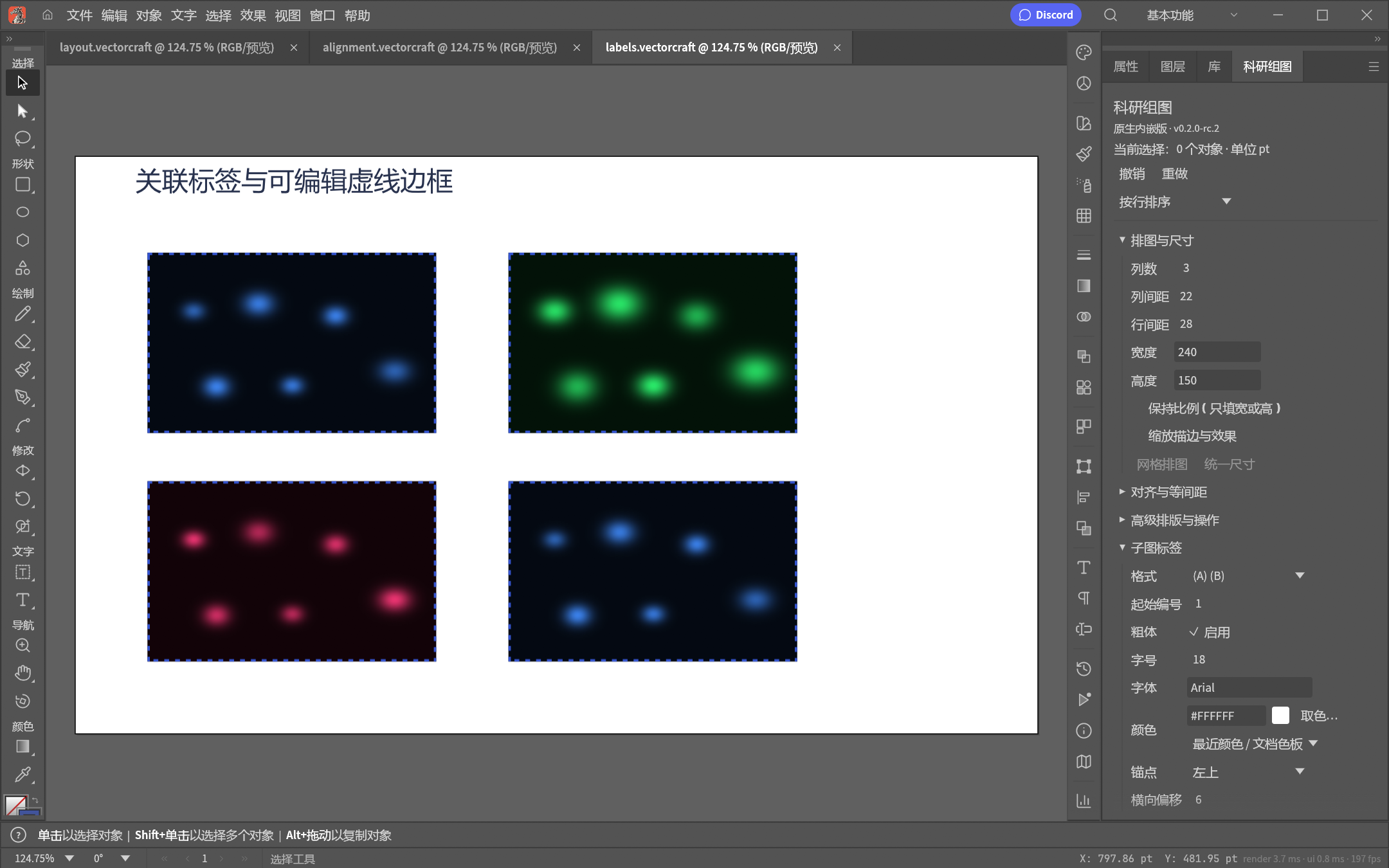

标签与边框
添加可以继续编辑的子图编号和边框。
支持 A、a、数字及括号样式，设置字体、粗体、字号、四角锚点和偏移。可直选文字重编号、实时调整已有标签；边框支持线宽、虚线和与原图编组。
- 选择原图，设定编号和文字样式
- 添加标签与边框
- 重复执行更新，或启用实时偏移
真实 RC2 界面，全部使用合成示例。点击查看完整截图。
普通标签和外边框在移动原图后需再次更新；重复操作保留关联。

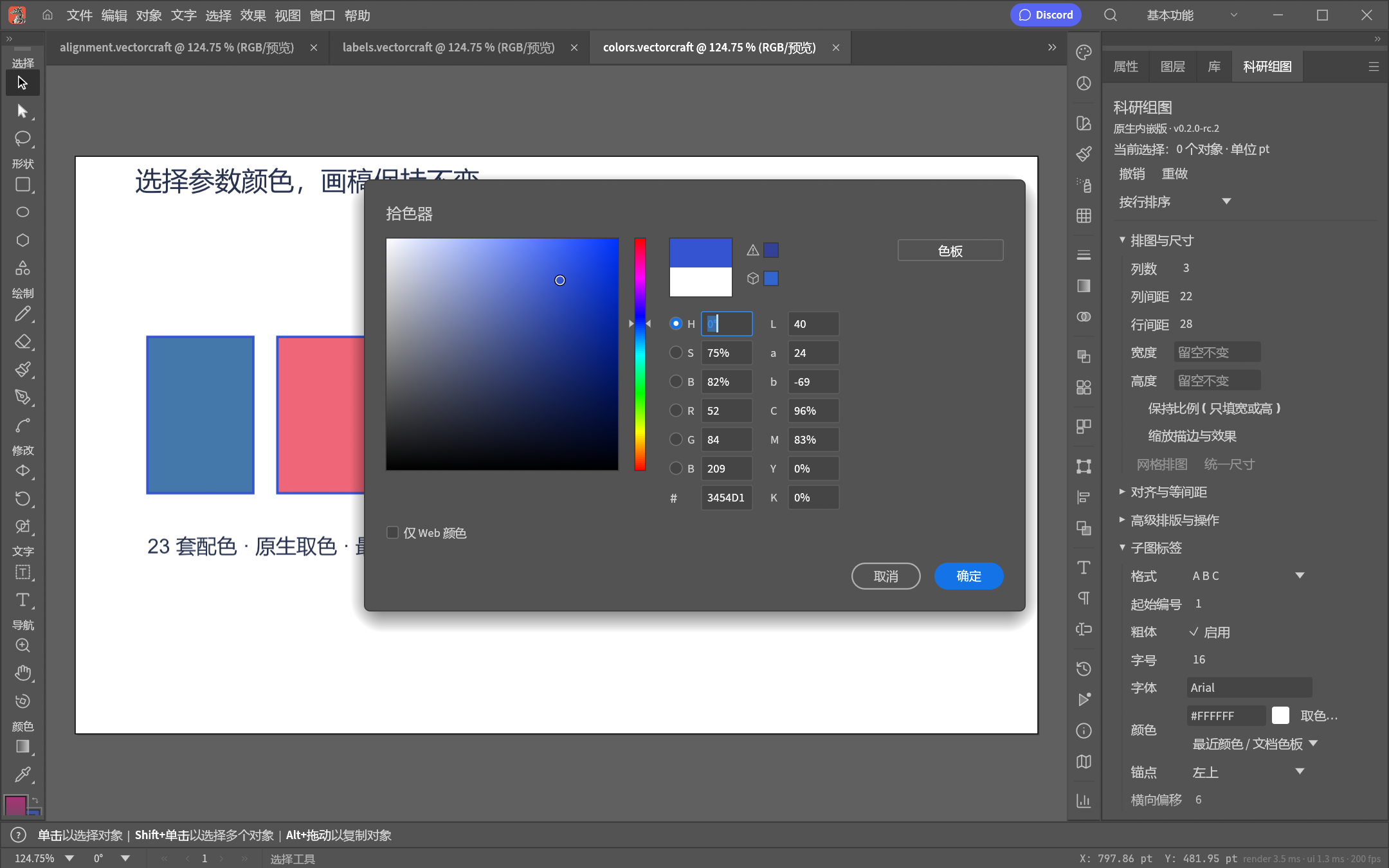

原生取色与配色库
让文字、边框和标注保持一致配色。
参数颜色可调用原生取色器，支持 HEX、最近 12 色和文档纯色色板。管理 23 套配色：18 套可追溯来源色表与 5 套明确标注的 SCI 原创方案。
- 选择文字、边框或其他颜色参数
- 使用取色器、最近颜色或配色库
- 确认参数，再执行添加或更新
真实 RC2 界面，全部使用合成示例。点击查看完整截图。
参数取色不会直接改动选中的图片；5 套原创方案并非期刊指定色表。

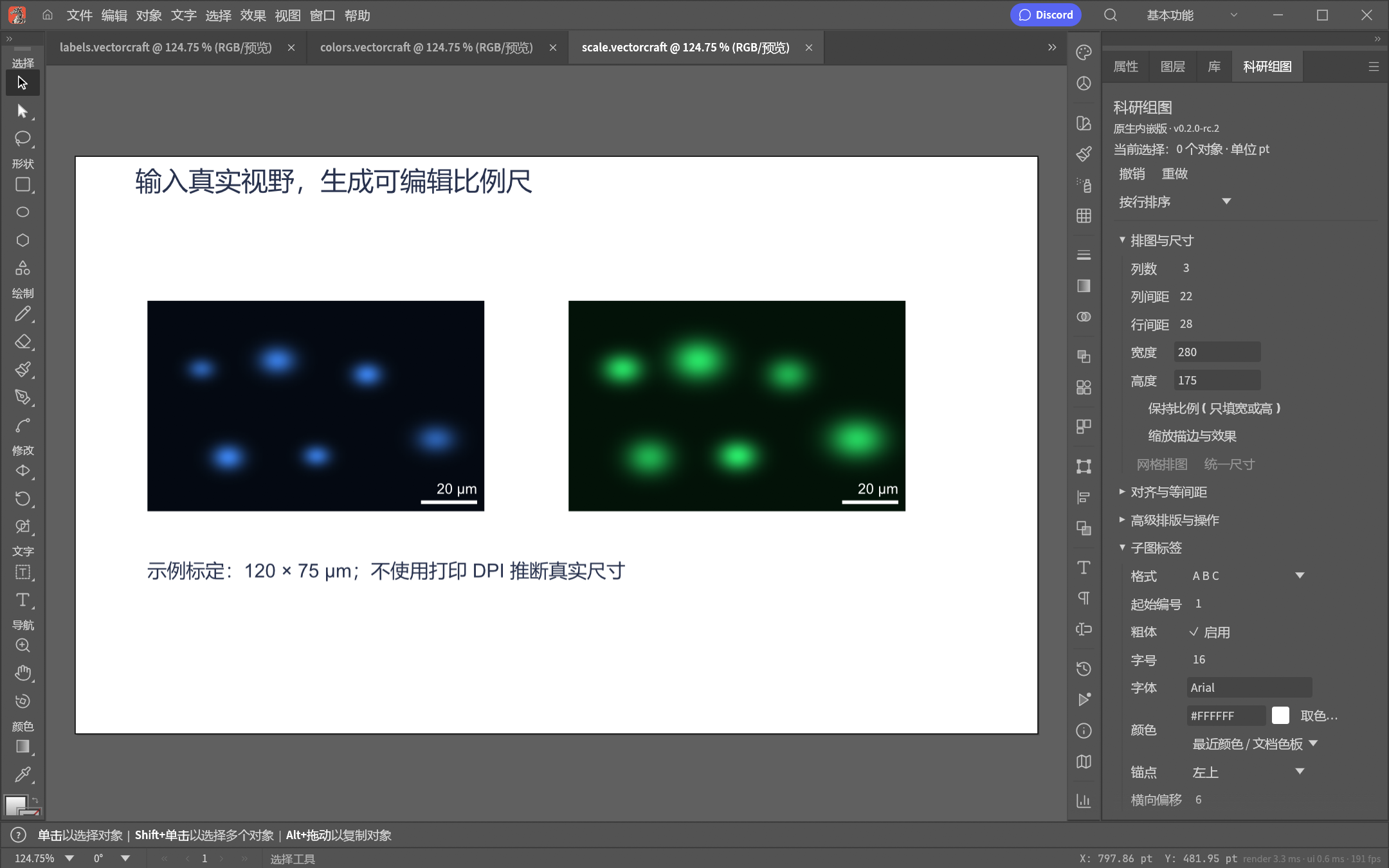

标定与比例尺
用真实视野生成有依据的比例尺。
输入实际 FOV，或读取链接 TIFF 中明确的 OME / ImageJ 标定。支持横竖比例尺、nm 至 m 等单位、颜色与文字样式、批量保留各图标定和可选自动保存。
- 输入真实视野宽高及单位
- 设定比例尺方向、长度和样式
- 添加或更新，保存到可编辑文档
真实 RC2 界面，全部使用合成示例。点击查看完整截图。
普通打印 DPI 不能用来推断显微标定；示例数值仅用于功能演示。

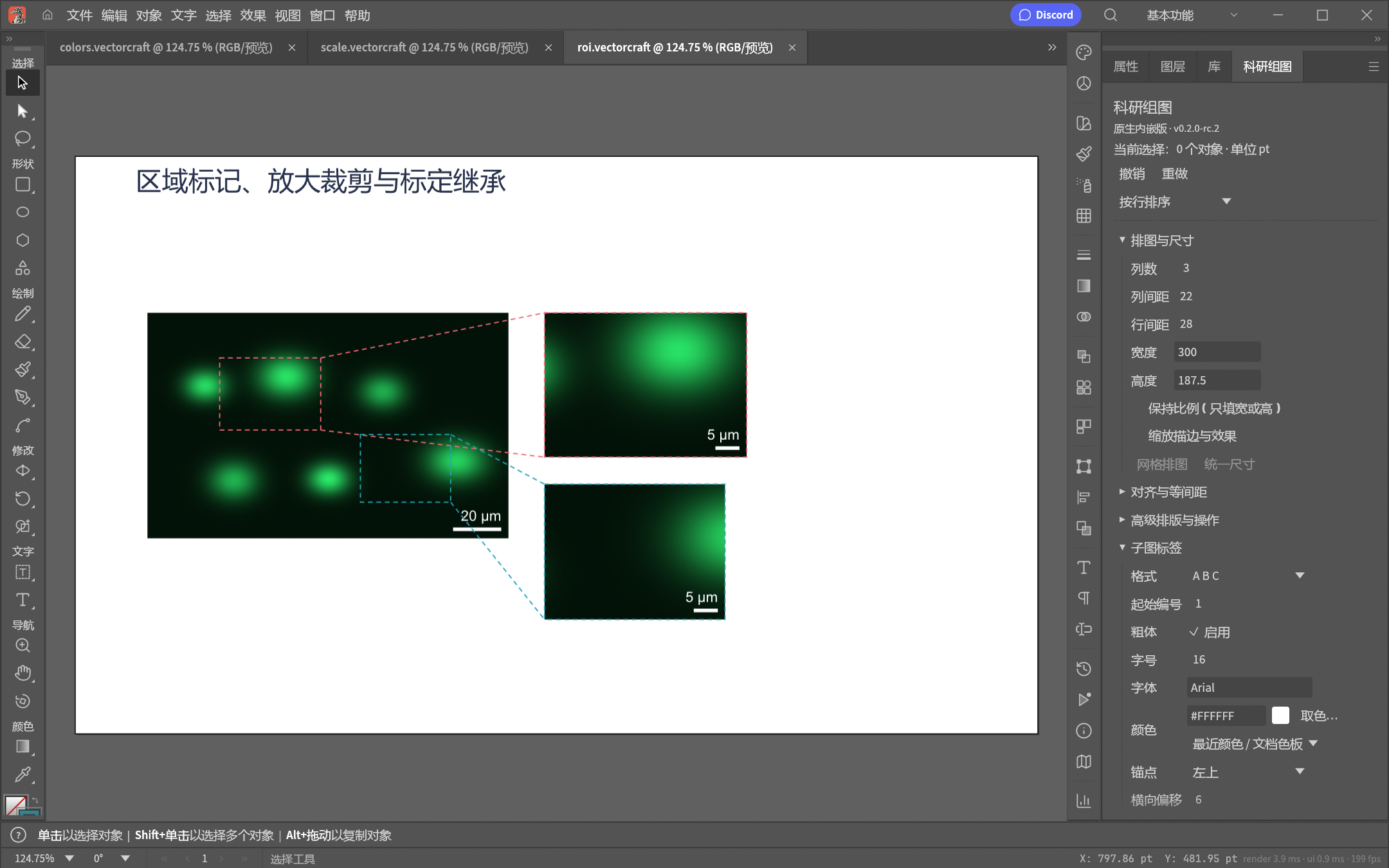

多 ROI 关联放大
从一个区域，连接到可编辑的放大图。
用数值或现有矩形定义多个 ROI，设置旋转、倍率、位置、边框和引导线。关联更新会跟随源图或区域变化，并保留输出布局；裁切后可继承真实标定和分区比例尺。
- 选择源图片，添加一个或多个区域
- 设置倍率、方位和连接线
- 创建放大图，拖动区域后自动同步
真实 RC2 界面，全部使用合成示例。点击查看完整截图。
倍率 0 表示自动齐边；从原图创建关联，避免嵌套关联放大。

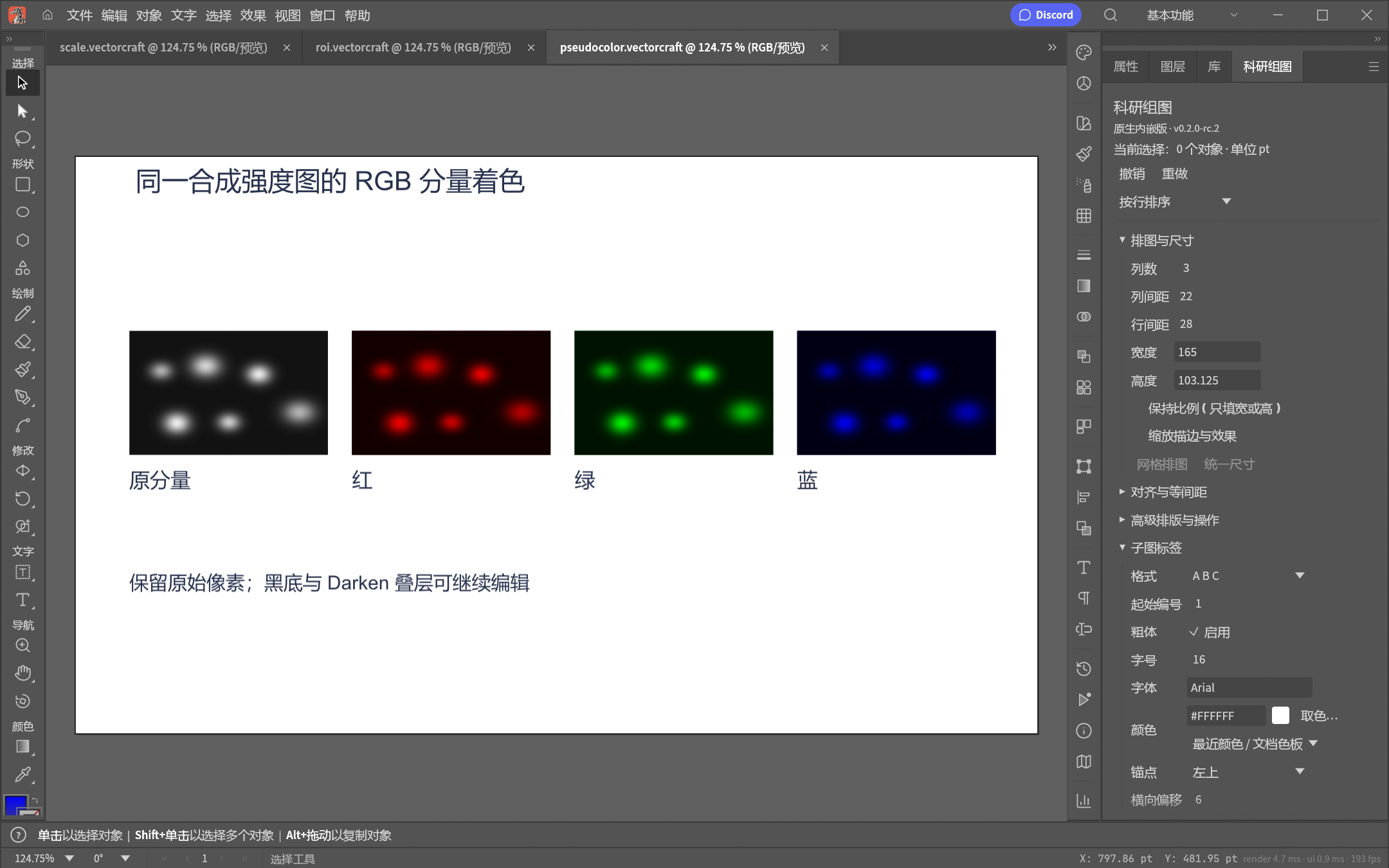

可编辑伪彩
保留像素，用图层组合完成 RGB 分量着色。
提供红、绿、蓝、青、品红、黄及灰度 / 原分量七种方式。使用黑底、原图和 Darken 叠层形成可编辑组合，可重复改色，也可保留原图创建副本。
- 选择未旋转的源图片
- 选择分量颜色与是否保留原图
- 应用后继续编辑组合或更换颜色
真实 RC2 界面，全部使用合成示例。点击查看完整截图。
灰度选项保留原 RGB 分量，不将彩色图转换为亮度灰度。

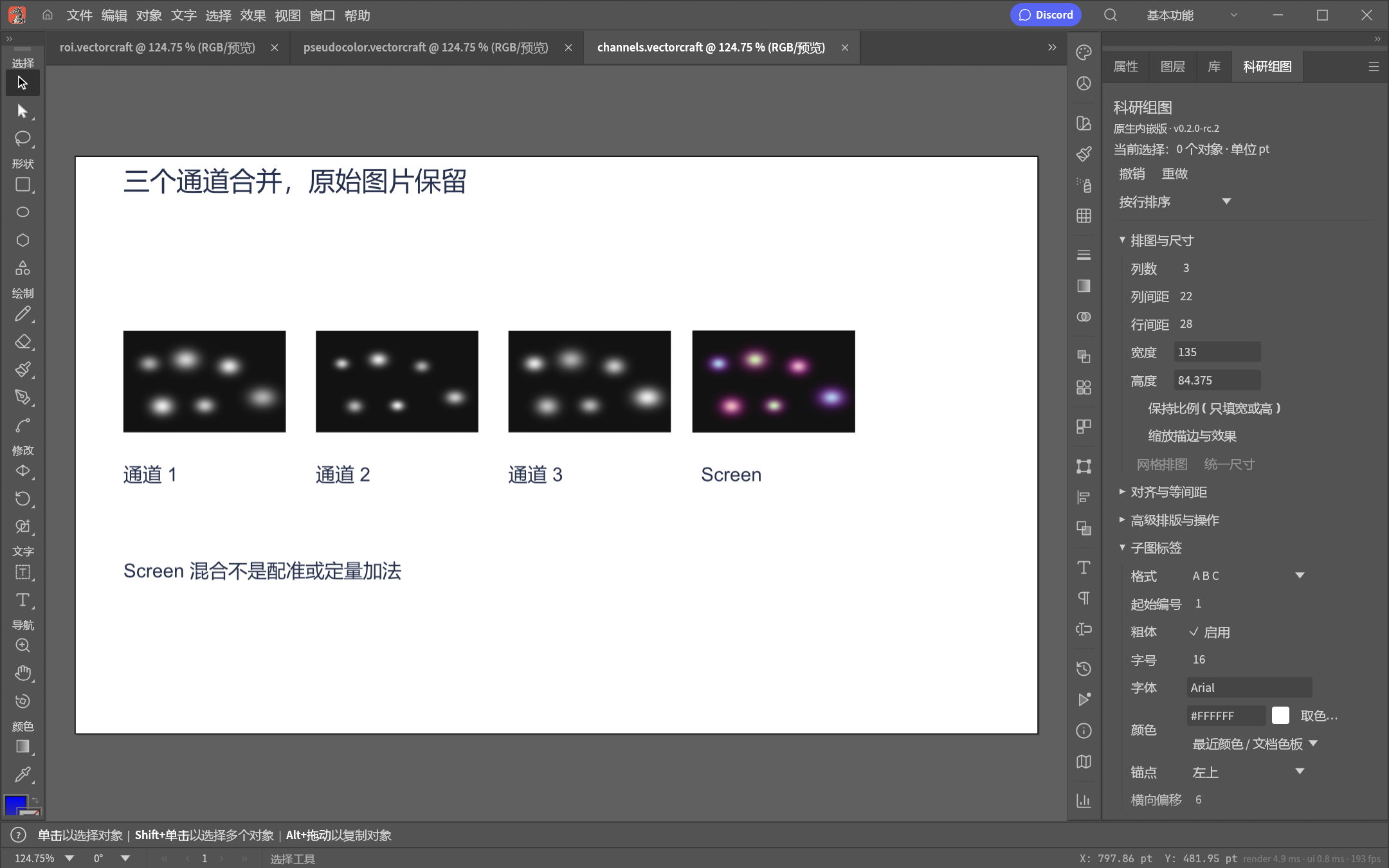

Screen 通道合并
预览多个通道的合成效果，同时保留原图。
读取 2–7 个显示尺寸一致的通道，分别启用或关闭、选择分量颜色，再以 Screen 混合生成组合。图像改变后需重新读取通道，避免使用陈旧列表。
- 选择 2–7 张通道图并读取
- 设置每个通道的开关和颜色
- 执行 Screen 合并，保留原始通道
真实 RC2 界面，全部使用合成示例。点击查看完整截图。
Screen 是显示混合，不做像素配准或定量加法；先合并再旋转。
先试一下排图的思路
改变列数和间距，观察同一组示意图片如何排列。这里是网页交互示意，实际文档由桌面程序编辑。
A
B
C
D
E
F
开始使用 RC2
下载并解压
打开最新 Release，下载 windows-x64.zip。使用同页 SHA256SUMS 文件核对压缩包。
打开原生工作台
运行 VectorCraftSCI.exe，在右侧“属性 / 图层 / 库”旁选择“科研组图”。
导入图片并保存
选中原图，展开所需分区。保存 .vectorcraft 保留对象与关联，导出 PNG 用于展示。
验证记录与功能边界
RC2 原程序通过完整工程 CI 七阶段检查：5737 项测试通过、5 项忽略；121 项桌面检查与 18 项便携包复核通过。本次独立项目拆分保持原生程序字节不变。
科研模块目前提供中文界面。比例尺需要真实标定，Screen 不做配准或定量加法。5 套原创 SCI 配色不代表期刊指定色表。
源码与独立构建
固定官方 VectorCraft v0.10.0，应用本仓库的原生模块与接入补丁。构建依赖 Git、Rust 和适用的 Windows 链接工具；日常运行不需要 Python 服务或 AI API Key。
git clone https://github.com/Qingmin666/vectorcraft-sci-native.git
cd vectorcraft-sci-native
powershell -ExecutionPolicy Bypass -File scripts/build_native_windows.ps1 -RuntimeRoot C:\VectorCraftSciBuild原始科研模块采用 MIT 许可；上游与运行组件保留各自许可，详见仓库说明。
